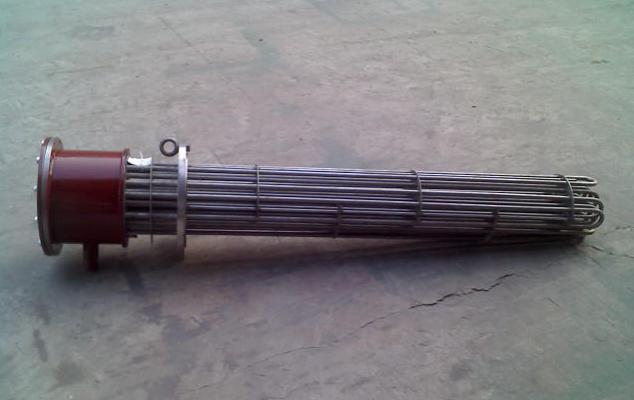

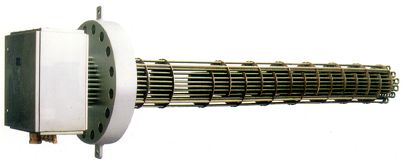

产品简介：

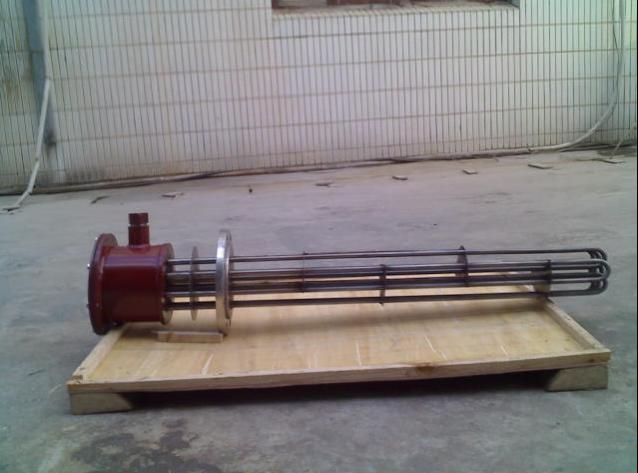

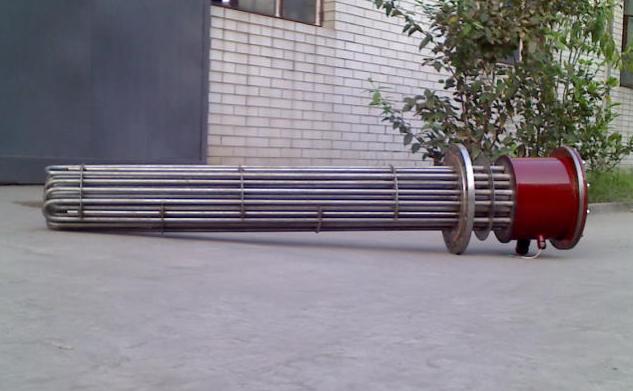

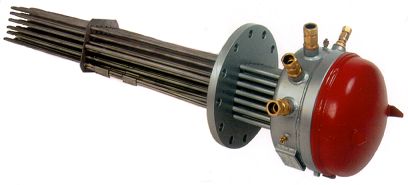

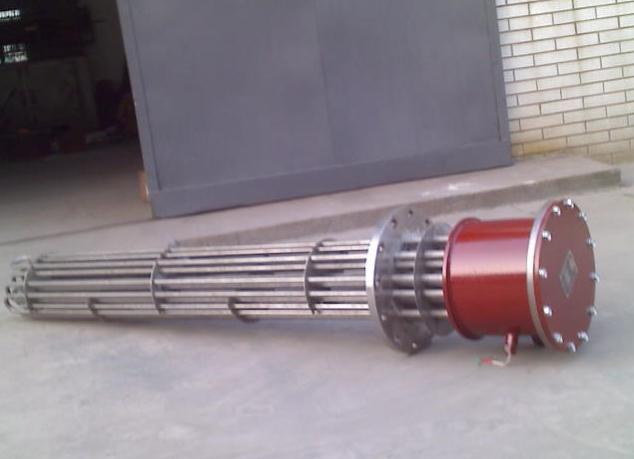

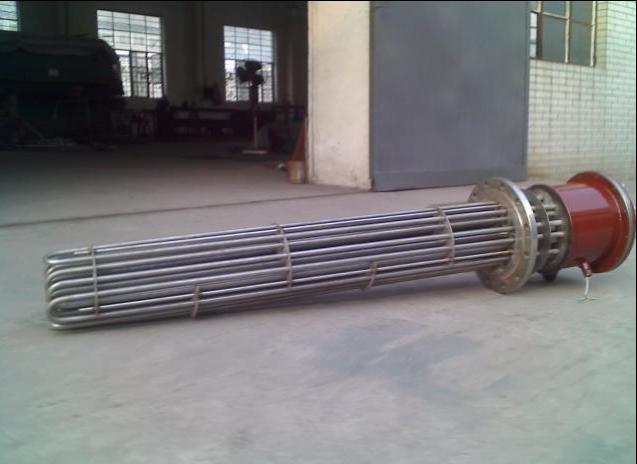

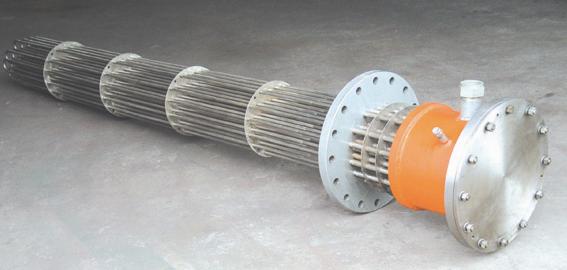

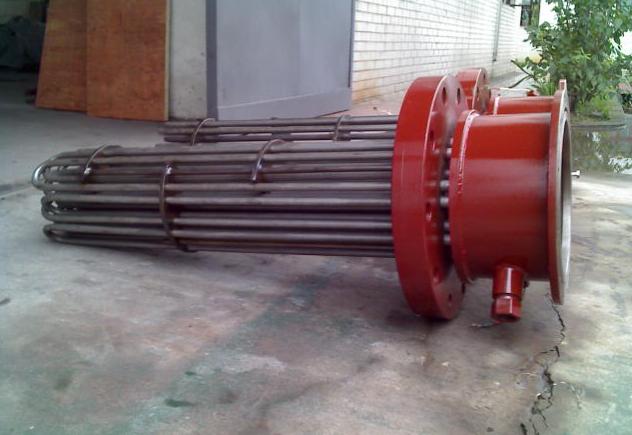

防爆浸入式电加热器用于罐体和容器内流动或静态液体或气体的加热。设备分为电加热器发热部分和电气接线盒。电加热器发热部分浸入介质，而电气接线盒在罐体或容器外。
工作流程：
防爆浸入式电加热器的电气接线盒制成隔爆结构，而其电加热器发热部分负责对浸入介质的加热。
设备性能：
加热效率高：电加热器发热部分提供热能100%用于容器内的介质的升温，无损耗。
安全系数高：接线盒制成隔爆结构，确保设备安全运行。
应用范围广：适用于石化，化工等众多行业领域大型储，罐体，液压泵中介质的加热。
型号说明：
JDQ(B)－GF()－□／□－EX
| | | |____ 防爆
| | |____ 电压／功率
| |____ 管状电加热器 法兰连接(通径)
|____ 浸入式电加热器(棒)
技术数据：
防爆等级：Exd II CT1~T6
防护等级：IP56, IP54
工作压力：1.0，2.5，6.3，10.0 MPa
工作温度：0~400℃
额定电压：380V/200V
标称功率：10~600KW
加热介质：所有气体和液体
|
型号 |
功率KW |
公称通径mm |
接口长度mm |
热元件数 |
热元件外径mm |
估重Kg |
|
JDQ-GF(15)-380/10-EX |
10 |
DN150 |
120 |
6 |
12~20 |
100 |
|
JDQ-GF(20)-380/30-EX |
30 |
DN200 |
120 |
6~15 |
12~20 |
230 |
|
JDQ-GF(25)-380/50-EX |
50 |
DN250 |
120 |
15~18 |
12~20 |
280 |
|
JDQ-GF(30)-380/100-EX |
100 |
DN300 |
130 |
30~33 |
12~20 |
380 |
|
JDQ-GF(40)-380/150-EX |
150 |
DN400 |
130 |
51~54 |
12~20 |
520 |
|
JDQ-GF(45)-380/200-EX |
200 |
DN450 |
150 |
66~72 |
12~20 |
650 |
|
JDQ-GF(50)-380/250-EX |
250 |
DN500 |
150 |
84~90 |
12~20 |
850 |
|
JDQ-GF(50)-380/300-EX |
300 |
DN550 |
180 |
105~111 |
12~20 |
980 |
|
JDQ-GF(55)-380/350-EX |
350 |
DN550 |
180 |
105~111 |
12~20 |
1150 |
|
JDQ-GF(60)-380/400-EX |
400 |
DN600 |
200 |
120~135 |
12~20 |
1280 |
|
JDQ-GF(65)-380/450-EX |
450 |
DN650 |
200 |
145~159 |
12~20 |
1350 |
|
JDQ-GF(65)-380/500-EX |
500 |
DN650 |
200 |
145~159 |
12~20 |
1480 |

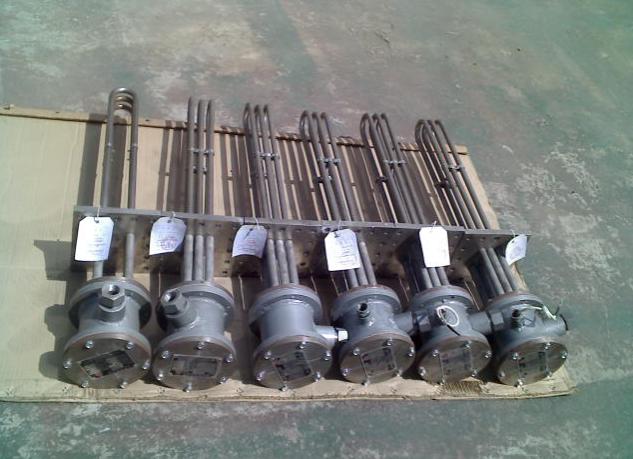

防爆浸入式电加热棒技术数据表格
|
型号 |
功率KW |
法兰通径mm |
接口长度mm |
棒径mm |
容器开孔直径mm |
估重Kg |
|
JDB-GF(8)-380/10-EX |
4 |
80 |
120 |
76 |
12~20 |
100 |
|
JDB-GF(8)-380/30-EX |
6 |
80 |
120 |
76 |
12~20 |
230 |
|
JDB-GF(8)-380/50-EX |
8 |
80 |
120 |
76 |
12~20 |
280 |
|
JDB-GF(15)-380/100-EX |
10 |
150 |
150 |
108 |
12~20 |
380 |
|
JDB-GF(15)-380/150-EX |
15 |
150 |
150 |
108 |
12~20 |
520 |
|
JDB-GF(15)-380/200-EX |
20 |
150 |
150 |
108 |
12~20 |
650 |
注意：
如无特殊说明，以上数据仅供参考，详细参数数值我们会根据客户具体需求分析给出；我们欢迎任何方式的技术咨询（电话、传真、手机或E-mail）；如果客户需要，我们会在收到咨询后的3个工作日内到达现场，完全免费提供详细资料以及设计方案。
|
